Design da banda de rodagem do trem: por que as rodas cônicas garantem estabilidade nas curvas

As rodas dos trens estão entre os componentes de suporte de carga mais críticos dos veículos ferroviários. Sua geometria afeta diretamente a segurança, a estabilidade de condução, o desempenho contra desgaste e a capacidade de negociação de curvas.

Compreender o design da banda de rodagem do trem é essencial para engenheiros ferroviários, fabricantes de material rodante e profissionais de compras.

1. Tensão de contato da roda do trem e distribuição de carga

Uma roda de trem suporta todo o peso do veículo. Contudo, a área de contato entre a banda de rodagem e o trilho é extremamente pequena.

No momento do contato, a tensão de contato pode atingir até 1000 MPa.

Devido a esta extrema tensão de contato roda-trilho:

· As rodas dos trens são fabricadas em aço forjado de alta resistência.

· É necessária excelente resistência ao desgaste.

· A resistência à fadiga é fundamental para uma longa vida útil.

· O tratamento térmico preciso garante confiabilidade estrutural.

A sólida construção em aço garante resistência e durabilidade, embora também aumente o peso das rodas e o ruído de rolamento.

2. O que é a banda de rodagem de um trem?

A banda de rodagem é a superfície rolante da roda do trem que entra em contato com o trilho.

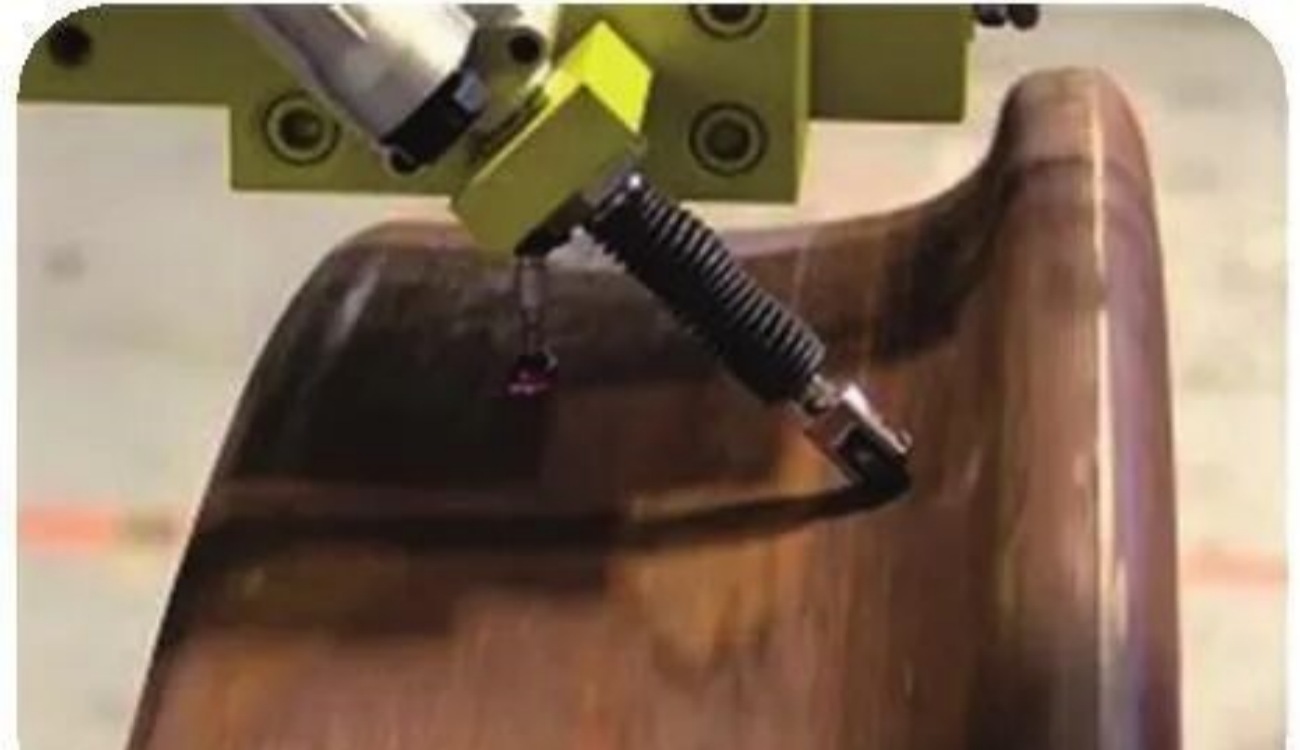

Ao contrário de uma superfície cilíndrica, as rodas ferroviárias usam um perfil de piso cônico. Os flanges das rodas são posicionados no lado interno dos trilhos e a superfície da banda de rodagem é projetada com taxas de conicidade específicas.

Taxas de conicidade padrão da banda de rodagem

A banda de rodagem cônica geralmente inclui duas zonas de declive:

· Conicidade de 1:20 (às vezes 1:40 para trens de alta velocidade)

Localizado entre 48–100 mm do flange interno.

Esta é a principal área de contato roda-trilho.

· Conicidade 1:100

Localizado além de 100 mm do flange.

Esta seção fornece suporte de estabilidade secundária.

Esta geometria de cone duplo desempenha um papel fundamental na estabilidade dos veículos ferroviários.

3. Por que as rodas dos trens são cônicas em vez de cilíndricas

Se as rodas do trem fossem cilíndricas, o movimento lateral causaria instabilidade.

A banda de rodagem cônica permite um comportamento autocentrado automático.

Quando um rodado se afasta da linha central da pista:

· O raio de rolamento de uma roda aumenta.

· O raio de rolamento na roda oposta diminui.

· Uma força restauradora é gerada devido à diferença nos raios de rolamento.

Este princípio geométrico guia naturalmente o rodado de volta ao centro do trilho.

Como resultado:

· O desgaste do flange é reduzido.

· A estabilidade de corrida melhora.

· Diminuição dos custos de manutenção.

4. Como as rodas do trem passam pelas curvas sem diferencial

As rodas do trem são fixadas em um eixo sólido, o que significa que ambas as rodas giram na mesma velocidade angular.

Ao inserir uma curva:

· A roda exterior deve percorrer uma distância maior.

· A roda interna percorre uma distância menor.

O perfil cônico da banda de rodagem resolve isso mecanicamente.

Porque os raios de contato rolante são diferentes:

· A roda externa funciona com um raio de rolamento efetivo maior.

· A roda interna funciona com um raio de rolamento efetivo menor.

Essa diferença permite que os trens passem nas curvas suavemente, sem escorregar e sem a necessidade de sistema de engrenagem diferencial.

É um dos projetos mecânicos mais eficientes da engenharia ferroviária.

5. Importância da engenharia da geometria roda-trilho

O design da banda de rodagem influencia diretamente:

· Segurança na negociação de curvas

· Taxas de desgaste de rodas e trilhos

· Estabilidade operacional de alta velocidade

· Conforto de condução

· Intervalos de manutenção

A geometria otimizada das rodas ferroviárias é fundamental para vagões de carga, locomotivas, sistemas de metrô e trens de alta velocidade modernos.
